TỔNG QUAN HỆ MẶT DỰNG SPIDER

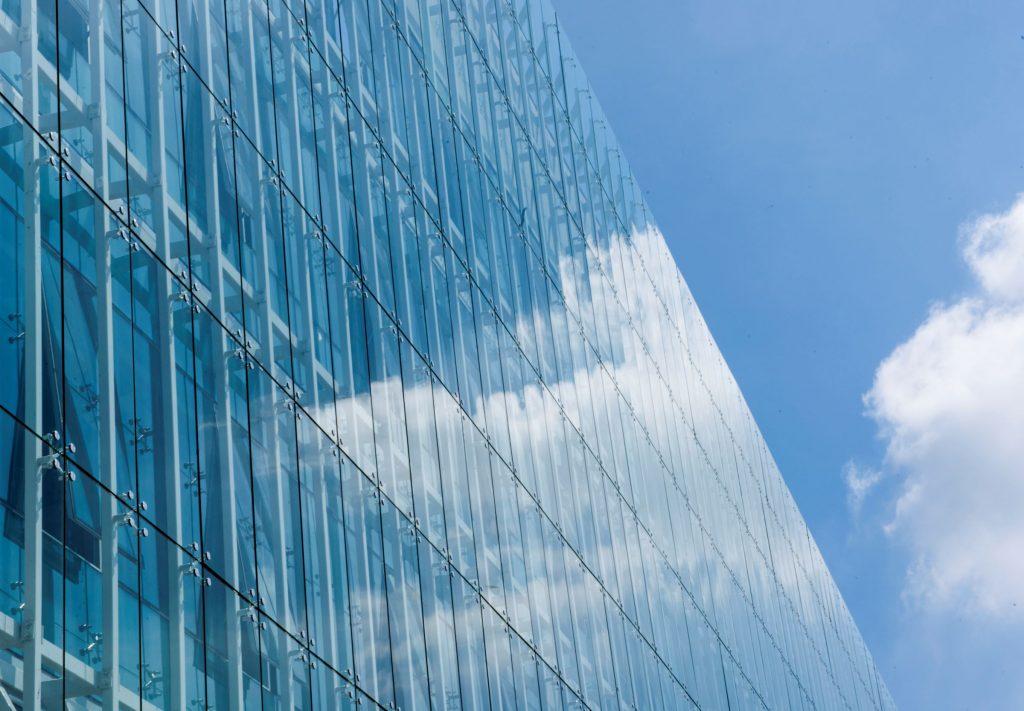

Mặt dựng tường kính hệ Spider là một trong những phương pháp hệ thống tường kính không khung, chủ yếu chỉ dùng các chốt giữ kính để tạo thành các điểm liên kết và kết nối các tấm kính lại với nhau. Ưu điểm của mặt dựng Spider là thi công nhanh, tạo ra sự sang trọng cho công trình và đặc biệt là yếu tố "view" thì khó có giải pháp nào tối ưu hơn hệ mặt dựng chân nhện.
*Đặc điểm:
- Không có khung bao.
- Đảm bảo thu được hầu hết ánh sáng tự nhiên lọt vào bên trong nhà trên tất cả các mặt.
*Ưu điểm:
- Kết cấu nhẹ, khả năng tạo hình linh hoạt cho bề mặt, như gấp khúc, lượn sóng, uốn cong.
- Đáp ứng sự sáng tạo trong thiết kế kiến trúc, ngoài những tính năng phổ biến làm vách kính còn có thể tạo nên các liên
kết cho mái kính, sàn kính, trần kính...
- Tạo tầm nhìn thông thoáng cho công trình.
- Phù hợp cho mặt tiền các công trình mang tính kiến trúc hiện đại.
*Phân loại mặt dựng spider:
Theo số lượng chân spider:
-
Mặt dựng sử dụng Spider 1 chân.
-
Mặt dựng sử dụng Spider 2 chân.
-
Mặt dựng sử dụng Spider 3 chân.
-
Mặt dựng sử dụng Spider 4 chân.
-
Mặt dựng sử dụng Spider 6 chân.
Theo cách lắp đặt:

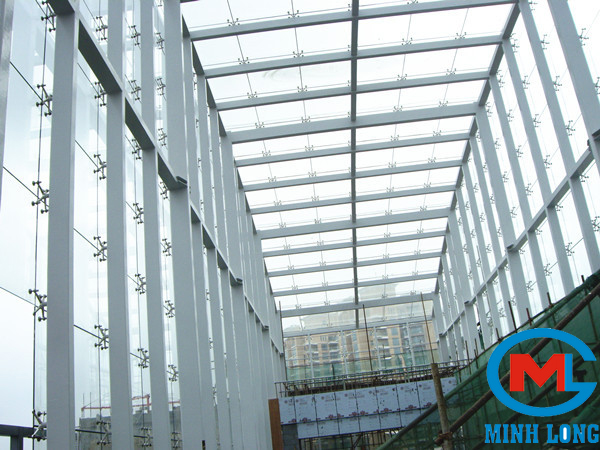

Kết nối Spider vào dầm (dầm sắt, dầm bê tông

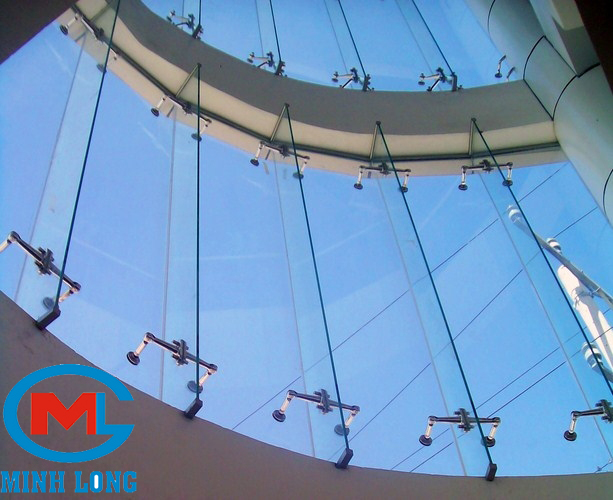

Sử dụng chống kính

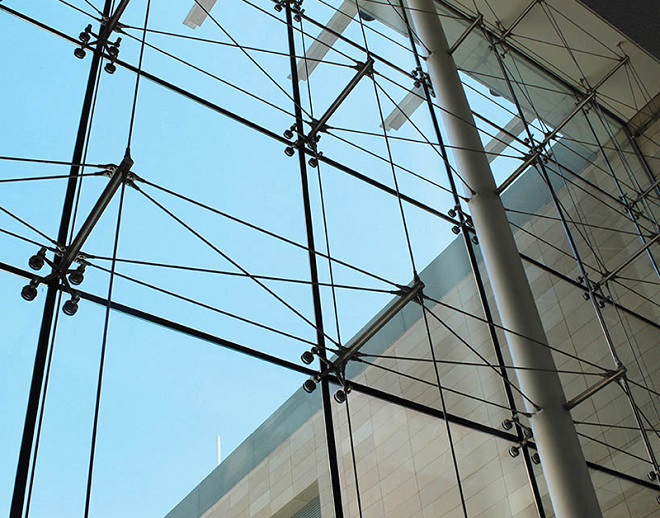

Kết nối Spider với dây cáp
CẤU TẠO HỆ MẶT DỰNG SPIDER
- Kính: Sử dụng kính cường lực, kính dán an toàn, kính hộp cách âm cách nhiệt, kính bán cường lực,... (hiện nay các
công trình chủ yếu sử dụng kính cường lực – temper glass và kính hộp).

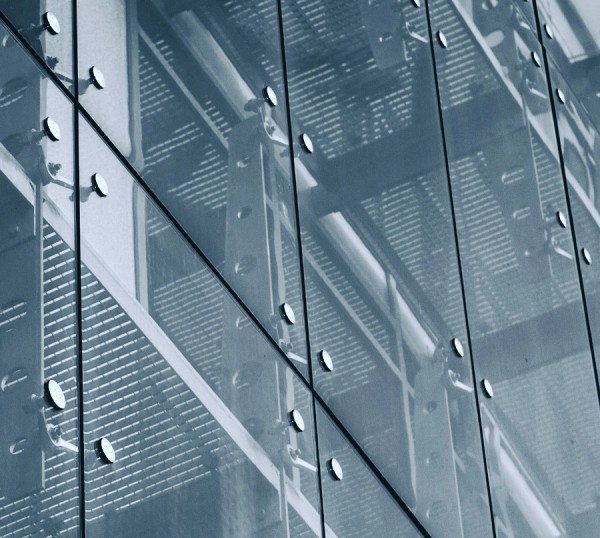

- Spider (chân nhện), Routel (chấu bắt kính), Connector (bộ nối), bulong: Sử dụng chất liệu thép không gỉ chất liệu
316 hoặc 304 với nhiều kiểu dáng khác nhau, bề mặt dạng mờ hoặc bóng tùy theo nhu cầu của khách hàng.
- Bản mã (steel bracket): Làm bằng thép kết cấu có độ dày đạt tiêu chuẩn, có tác dụng kết nối spider với dầm bê tông
hoặc cột thép bởi hệ thống ốc vít chịu lực.
ỨNG DỤNG HỆ MẶT DỰNG SPIDER

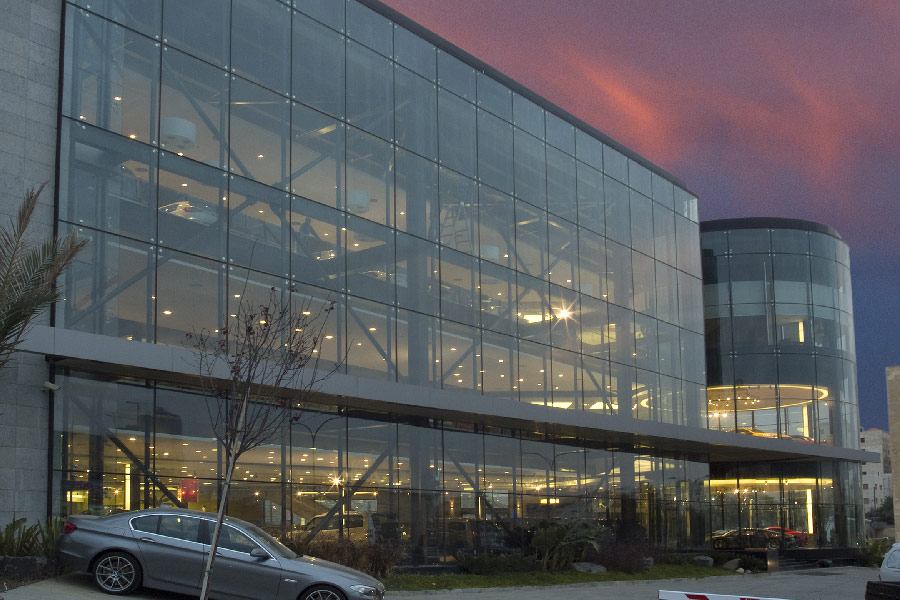

- Hệ mặt dựng kính Spider phù hợp cho các tòa nhà trung tâm thương mại, những tầng dưới của các tòa nhà cao tầng, các khách sạn, nhà hàng, showroom, rạp chiếu phim…nhằm khai thác ưu điểm của những vách kính tấm lớn.
