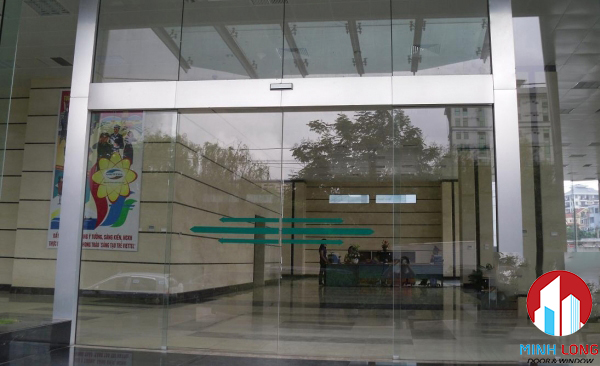

GIỚI THIỆU: Cửa trượt tự động là 1 loại cửa tự động được mở bằng chuyển động trượt, trên thị trường hiện nay thường sử dụng cửa trượt tự động từ 1 cánh đến 4 cánh.
.jpg)
CẤU TẠO: Cửa trượt tự động nói chung gồm có các cấu tạo sau: Hộp truyền động (gồm bộ động cơ và profile hộp truyền động); cánh cửa; dẫn hướng dưới; các thiết bị ngoại vi.
Dưới đây là cấu tạo chi tiết cửa trượt tự động:

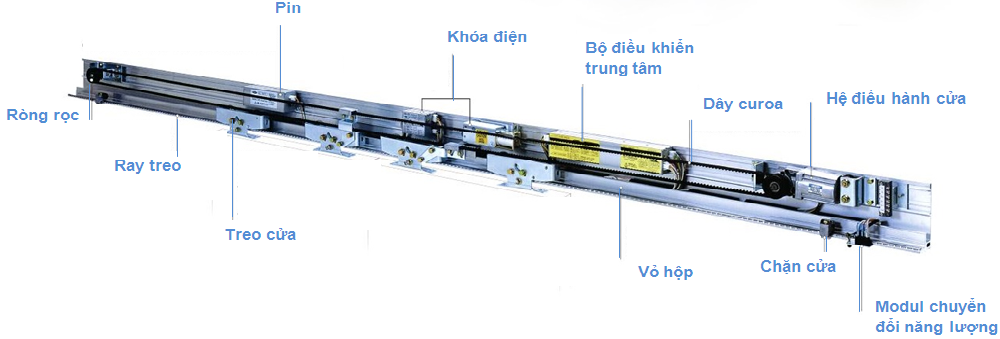

Hộp truyền động: Hộp truyền động gồm bộ động cơ và profile hộp truyền động:
.png)
+ Profile hộp truyền động gồm 3 loại profile sau:
-
Mount profile: Profile dùng để gá hộp truyền động.
-
Runner profile: Profile có rãnh chuyển động.
-
Cover profile: Profile vỏ hộp truyền động
+ Bộ động cơ gồm các thành phần sau:
|
1
|
Idler pulley
|
Ròng rọc.
|
|
2
|
Battery
|
Pin: khi mất điện, pin cung cấp nguồn để đóng mở khẩn cấp tùy theo yêu cầu.
|
|
3
|
Controler (option)
|
Bộ điều khiển dùng cho khóa điện.
|
|
4
|
Controller
|
Khối điều khiển trung tâm, nhận và xử lý tín hiệu từ các ngoại vi để điều khiển động cơ đóng mở cửa.
+ Sử dụng máy vi tính được cài đặt các phần mềm nguyên bản.
+ Có thể điều khiển từ xa với nhiều chế độ cài đặt khác nhau.
+ Áp dụng cho trường hợp mở khẩn cấp và đóng khẩn cấp.
|
|
5
|
Aluminum rail base
|
Profile vỏ hộp truyền động.
|
|
6
|
Electric lock (option)
|
Khóa điện.
|
|
7
|
Timing belt
|
Dây đai (dây curoa).
|
|
8
|
Door operator
|
Hệ điều hành cửa.
|
|
9
|
Power switch module
|
Modul chuyển đổi năng lượng:
+ Duy trì sự bật – tắt chế độ tự động của cửa.
+ Kết nối cho bộ chuyển đổi thông tin.
|
|
10
|
Door stopper
|
Chặn cửa.
|
|
11
|
Hanger rail
|
Ray treo (bộ gá).
|
|
12
|
Door hanger
|
Móc treo cửa.
|
Cánh cửa
+ Cánh cửa gồm profile nhôm và kính (kính đơn, kính dán an toàn, kính hộp, kính cường lực,…).
Profile cánh cửa có các yêu cầu sau:
-
Profile phía trên thiết kế có rãnh để lắp với bộ gá và con lăn.
-
Profile phía dưới phải có rãnh để trượt qua vấu dẫn hướng hoặc có thể lắp chốt để trượt trong rãnh dẫn hướng dưới.
+ Ngoài ra, cánh cửa có thể chỉ dùng kính cường lực (thông thường là kính 12mm và 15mm).
Dẫn hướng dưới: có thể chỉ là 1 vấu dẫn hướng ngắn hoặc là 1 đường ray dài (ray dẫn hướng), chạy âm xuống mặt sàn, ngang khoảng mở cửa hoặc chỉ ở 2 bên vách.
Các thiết bị ngoại vi: là các thiết bị ghép nối bên ngoài với modul điều khiển trung tâm để thực hiện các chức năng chuyên biệt. Cửa trượt tự động có các thiết bị ngoại vi sau:
|
1. Khóa điện (Electromagnetic- Lock).
|
Thường là khóa dây đai, dùng để khóa cứng dây đai, không cho cánh cửa chuyển động.
|
|
2. Cảm biến phát hiện chuyển động (Radar movement detector).
|
Thường dùng sóng radio. Khi có người qua lại, các cảm biến này phát hiện được chuyển động của họ và báo lại cho bộ điều khiển để xử lý.
|
|
3. Các cảm biến đảm bảo an toàn (Barrier safety sansor).
|
Có 2 loại: cảm biến an toàn mở và cảm biến an toàn đóng. Thường chỉ lắp cảm biến an toàn đóng. Các cảm biến này hoạt động theo cặp, sử dụng sóng hồng ngoại, giúp cho cửa giữ nguyên mở nếu có người hoặc vật cản nằm trong vùng hoạt động của cửa.
|
|
4. Bảng điều khiển chức năng (Progam electronic switch).
|
Bảng này dùng để cài đặt các thông số hoạt động cho cửa. Nó cũng dùng để đặt chế độ hoạt động cho cửa trong quá trình sử dụng. Bề mặt có các nút bấm và màn hình điện tử LED hoặc LCD.
|
|
5. Bộ lập trình cầm tay (NET Handy Terminal - NET HT).
|
THÔNG SỐ KỸ THUẬT CỬA TRƯỢT TỰ ĐỘNG:
Thông số kỹ thuật áp dụng cho cửa 1 cánh:
|
Loại cửa
|
1 cánh
|
|
Mã
|
DS-60
|
DS-75
|
DS-150
|
|
Trọng lượng (kg)
|
75x1
|
100x1
|
120x1
|
|
Diện tích cửa (m2):
|
2.2
|
2.8
|
3.3
|
|
Chiều rộng (mm):
|
650 - 1250
|
|
Tỷ lệ giữa chiều cao và chiều rộng cửa:
|
Max 4.0
|
|
Điện nguồn:
|
100V AC ± 10%, 50/60 Hz, 5A
|
|
Tốc độ đóng mở (mm/s):
|
100 - 600
|
100 - 600
|
100 - 600
|
|
Tốc độ gió cho phép (mm/s):
|
15
|
Thông số kỹ thuật áp dụng cho cửa 2 cánh:
|
Loại cửa
|
2 cánh
|
|
Mã
|
DS-60
|
DS-75
|
DS-150
|
|
Trọng lượng (kg):
|
60x2
|
85x2
|
120x2
|
|
Diện tích cửa (m2):
|
1.8
|
2.6
|
3.0
|
|
Chiều rộng (mm):
|
650 - 1250
|
|
Tỷ lệ giữa chiều cao và chiều rộng cửa:
|
Max 4.0
|
|
Điện nguồn:
|
100V AC ± 10%, 50/60 Hz, 5A
|
|
Tốc độ đóng mở (mm/s):
|
100-550
|
100-550
|
100-550
|
|
Tốc độ gió cho phép (mm/s):
|
15
|
MỘT SỐ TÍNH NĂNG VƯỢT TRỘI CỬA TRƯỢT TỰ ĐỘNG
Động cơ điện bền bỉ:
Động cơ điện một chiều không chổi than có ưu điểm là: tỷ lệ công suất / khối lượng cao, được trang bị hệ thống bảo vệ nhiệt, chống sốc điện, chống quá tải giúp cho cửa vận hành bền bỉ, an toàn trong điều kiện hoạt động liên tục 24/24 h.

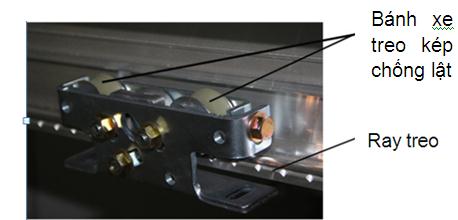

Cấu trúc ray, bộ gá và con lăn:
Ray hợp kim siêu bền với bề mặt tiếp xúc con lăn được gắn thép không gỉ làm tăng độ cứng, giảm ma sát và chống mài mòn.
Con lăn kép được sử dụng nẹp nhôm bao bọc một lớp hợp chất nhựa Urethane đã giúp cho cửa vận hành êm hơn 15% so với các con lăn nhựa.
.jpg)

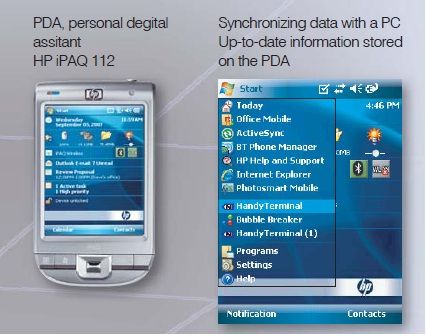

Bộ lập trình cầm tay (NET Handy Terminal - NET HT)
NET HT, ứng dụng công nghệ mới sử dụng thiết bị PDA với hệ điều hành Windows Mobile 6.0 truy cập trực tiếp vào máy tính của hệ thống điều khiển thông qua kết nối không dây Bluetooth một cách chính xác và nhanh chóng, cài đặt hệ thống vận hành cửa phù hợp nhất.
Thông qua hệ thống NET HT, có thể biết trạng thái hoạt động của cửa từ những ngày bắt đầu sử dụng cũng như lịch sử các lần sửa chữa, bảo dưỡng. Do vậy, cán bộ kỹ thuật không cần mở nắp hộp kỹ thuật để điều chỉnh hay kiểm tra thông số hoạt động của cửa.
.jpg)
Cảm biến phát hiện chuyển động (Mắt cảm biến hồng ngoại, mắt thần - Palsearch Sensor):
Một bước đột phá trong công nghệ mắt cảm biến hồng ngoại cho cửa tự động đó là: thay vì chỉ có thể điều chỉnh góc quét như các loại sensor thông thường, nay với việc ứng dụng NET HT, có thể điều chỉnh vị trí quét theo từng điểm nhỏ trên mặt đất. Sensor có thể quét theo bất kỳ điểm quét nào do lựa chọn chỉ với động tác đơn giản với bút cảm ứng của thiết bị PDA.
