GIỚI THIỆU CỬA TỰ ĐỘNG XOAY

Được sử dụng rộng rãi tại Mỹ và các nước Châu Âu từ lâu, ngày nay cửa xoay tự động cũng dần trở nên phổ biến tại một số nước Châu Á trong đó có Việt Nam.

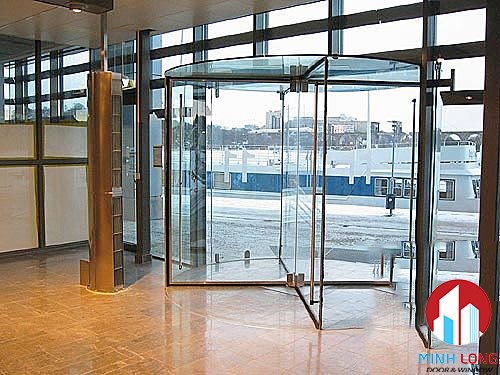

Cửa tự động xoay tròn thường có 3 hoặc 4 cánh được dùng tại các ngân hàng, khách sạn, những tòa nhà có lưu lượng người qua lại lớn, tốc độ lưu thông cao nhưng vẫn đảm bảo độ an toàn, cách li không khí,…

Ở các loại cửa có chức năng tự động, cửa được gắn mắt thần cảm biến, khi có người đi vào cửa sẽ tự động hoạt động, Sau 1 khoảng thời gian ngắn không có người qua lại, cửa sẽ dừng lại để tiết kiệm điện năng. Cảm biến an toàn sẽ đảm bảo an toàn tránh vướng kẹp hành lý hoặc người đi vào buồng cửa. Nếu xảy ra vướng, kẹp cửa sẽ ngừng quay.

Tuy nhiên khi lắp đặt và sử dụng cửa xoay tròn tự động cần lưu ý:

-   Cửa tự động xoay không đóng vai trò cửa thoát hiểm và cửa chống cháy.

-   Loại cửa này khi đi lại phải hết sức cẩn thận, đặc biệt là đối với người già và trẻ nhỏ. Loại cửa này không được sử dụng phổ biến.

-   Cửa tự động xoay tròn được sản xuất tốn kém vật liệu hơn so với loại cửa tự động trượt ngang. Giá thành của loại này cũng cao hơn.

-   Việc lắp đặt loại cửa tự động này cũng khó khăn hơn, và loại cửa này không phải loại địa hình nào cũng có thể lắp đặt.

-   Sản phẩm thường được nhập khẩu nguyên chiếc.

CẤU TẠO VÀ TIÊU CHUẨN KỸ THUẬT

Cấu tạo:

Cấu tạo chính gồm:

+ 2 vách kính cong cố định,

+ 3 hoặc 4 cánh xoay,

+ Động cơ

+ Bộ điều khiển điện tử.

+ Các thiết bị ngoại vi (khóa, các sensor)

+ Kính dán an toàn.

Các phần cấu tạo bổ sung có thể có:

+ Cửa thông hơi trên cánh quay.

+ Cánh cửa bảo vệ.

+ Khóa cơ hoặc khóa điện tự động.

+ Đèn chiếu sáng.

+ Trần chống nước mưa,…

*Hệ điều hành: Chế độ 1: Dừng → Tốc độ đi bộ → Dừng; Chế độ 2: Tốc độ chậm → Tốc độ đi bộ → Tốc độ chậm; Chế độ 3:Tốc độ đi bộ.

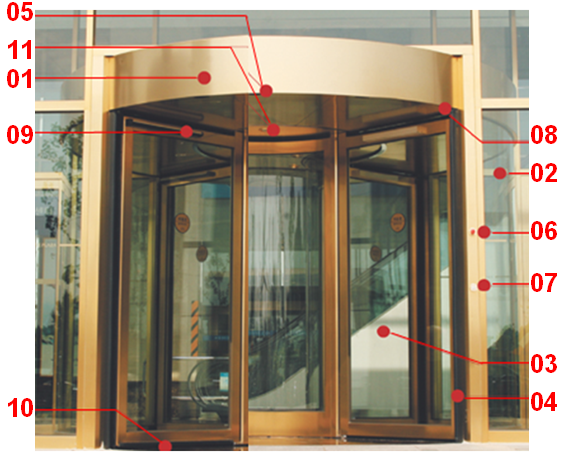

01: Khối rỗng: mái hiên, chiều cao tối thiểu 200mm, thiết bị điều hành – hộp điều khiển – cảm biến….đều chứa trọng khối rỗng này.

02: Vách cong: dùng kính cường lực cong 10mm.

03: Cửa: bao gồm khung cửa, kính cường lực 8mm và có chức năng tránh gió.

04: Trụ giảm chấn an toàn: cửa tự động xoay sẽ dừng khi có người đi bộ  hoặc chướng ngại vật ở giữa.

       Bản lề: bao gồm thân (hộp), vỏ, ổ bi.

05: Cảm biến chuyển động: cài đặt bên trong và bên ngoài, phát hiện người đi bộ vào.

06: Chuyển đổi khi dừng khẩn cấp: khi nhấn nút, cửa sẽ dừng. Được sử dụng trong trường hợp khẩn cấp.

07: Chuyển đổi cho người khuyết tật.

08: Thiết bị chống kẹt: cửa sẽ dừng khi khoảng cách giữa cửa và cột trụ < 40cm.

09: Thiết bị chống va chạm: cửa sẽ dừng khi cửa đang xoay tạo khoảng cách an toàn cho người đi bộ phía sau.

10: Thiết bị chống va chạm phía dưới: Cửa sẽ dừng khi gót chân người đi bộ va chạm vào.

11: Thiết bị chiếu sáng: Được cài đặt phía bên trong cửa giúp người qua lại nhìn rõ khi trời tối.

 Chức năng báo lỗi: Điều khiển hiển thị lỗi trên màn hình.

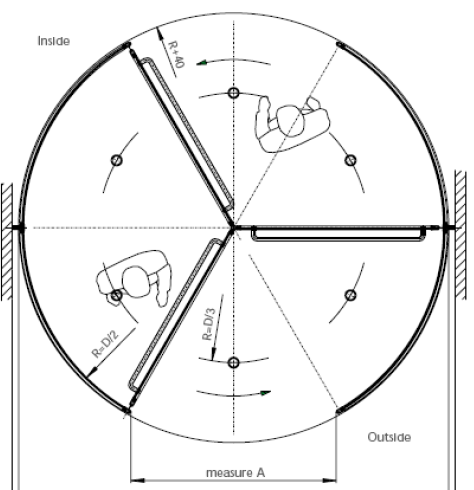

Tiêu chuẩn kỹ thuật:

Chiều cao phủ bì tối đa

3.200mm

Chiều cao thông thủy Dh cho phép

3.000mm

Đường kín phủ bì (đường kính mặt ngoài)

1.880mm – 3.680mm

Đường kính thông thủy D cho phép (đường kính mặt trong)

1.800mm – 3.600mm

Chiều sâu lắp đặt âm nền

70mm

Chiều cao vòm che hệ điện động

200mm

Khe lắp đặt mỗi bên tối thiểu

30mm (110mm nếu lắp thêm cánh cửa bảo vệ).

Lực đẩy khi bắt đầu xoay cửa

≤ 140N

Lực đẩy khi cửa đang xoay

≤ 70N

Tốc độ lớn nhất

1.000 mm/giây

Tốc độ nhỏ nhất

50 mm/giây

Nguồn điện

230V AC / 50 Hz

Mức độ bảo vệ

IP 22

Vật liệu chế tạo khung , ray

Nhôm hợp kim

Nhiệt độ cho phép làm việc

-200C đến +400C

Tiêu chuẩn tiếng ồn

≤ 70dB (A)



HỆ ĐIỀU KHIỂN

Mô tả các thiết bị ngoại vi:

- 2 Radar phát hiện chuyển động lắp phía trong và phía ngoài, tín hiệu radio.

- 2 Sensor phát hiện vật cản lắp trong và ngoài, chếch lối đi bên phải, chống kẹt.

- 2 Sensor phát hiện va chạm lắp dọc 2 vách cố định, cạnh bên phải của lối đi.

- Sensor phát hiện va chạm lắp ở cạnh dưới của mỗi cánh xoay (có 3-4 chiếc).

- 1 hộp điều khiển nút bấm điện tử có 5 chế độ.

- 1 khóa key switch dùng để khóa xích

* Chú ý: Khi phát hiện bất kỳ 1 va chạm nào đến từ các sensor phát hiện va chạm, cửa sẽ dừng ngay.

Các chế độ vận hành:

Có 5 chế độ vận hành:

1

NIGHT

Khóa điện, tất cả các sensor đều không hoạt động, cửa được đóng và giữ bằng lực của phanh điện.

2

REVOLVE

Bình thường cửa quay liên tục với tốc độ nhất định, khi có người vào vùng phát hiện của radar thì cửa xoay theo tốc độ phù hợp với di chuyển của người.

3

AUTOMATIC

Bình thường cửa dừng, khi có người đi vào cửa sẽ xoay.

4

EXIT

Chỉ cho phép đi 1 chiều từ trong ra ngoài.

5

MANUAL

Xoay cửa bằng tay, với tốc độ được kiểm soát không cho phép xoay quá nhanh (tránh xoay tự nhiên quá nhanh do gió).

MÔ TẢ CÔNG VIỆC LẮP ĐẶT

Việc lắp đặt gồm 2 phần chính:

-       Lắp đặt phần cơ.

-       Cài đặt phần điện tử sao cho cửa hoạt động đúng với các chế độ của nhà sản xuất và mục đích sử dụng của khách hàng.

Việc cài đặt phải thực hiện ở thực địa bởi chuyên gia sau khi đã được lắp đặt hoàn thiện phần cơ mà không thể cài trước từ nơi sản xuất cũng như không thể viết trước phần mềm và nạp vào hệ thống khi cài đặt do tính năng tự học và lưu hành trình thực của cửa.

SƠ ĐỒ BÓ TRÍ CÁC THIẾT BỊ NGOẠI VI, TÊN GỌI KỸ THUẬT

-     Cảm biến phát hiện chuyển động (1): Tên gọi: Radar inside Radar outside. Kí hiệu trong kit lập trình: IG1, IG2.

-     Cảm biến phát hiện và chạm lắp dọc 2 vách, chống kẹt đồ vật và người (2): Tên gọi Mullion (2 thanh). Ký hiệu trong kit lập trình: SI1

-     Cảm biến phát hiện va chạm lắp dưới cánh xoay, chống va vào người đi (3): Tên gọi Edge safety (3 thanh). Kí hiệu trong kit lập trình SI2.

-     Cảm biến phát hiện vật cản lắp phía trên, trước 2 cảm biến Mullion, chống kẹt đồ và người (4): Tên gọi Pre-mullion insidePre-mullion outside. Kí hiệu trong kit lập trình: SI3 (inside), SI4 (outside).

-     Cảm biến nhận xác nhận vị trí cuối của hành trình cửa (5): Tên gọi Final position switch.

-     Khóa mở khẩn cấp: Tên gọi Emergency switch.

Chú ý: Các cảm biến (2), (3), (4) thuộc nhóm cảm biến an toàn, ký hiệu SI tương ứng chữ an toàn trong Tiếng Đức. Các cảm biến (1) thuộc nhóm cảm biến phát hiện chuyển động, kí hiệu chữ IG.

Các thiết bị ngoại vi này cần được kết nối đúng hoàn toàn với bộ điều khiển trung tâm thì mới có thể lập trình đúng được.

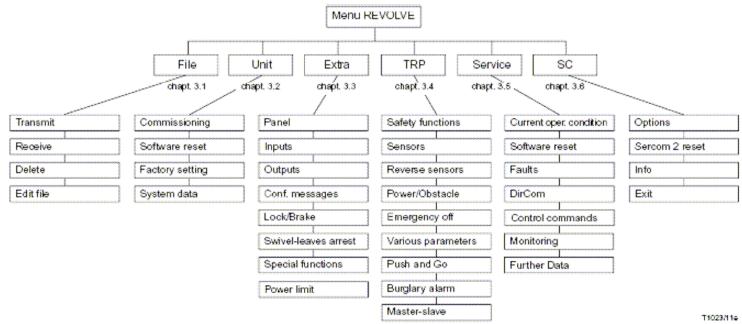

KIT LẬP TRÌNH VÀ CÁC MENU CẦN QUAN TÂM

-   Trước khi lập trình, cần đảm bảo không có bất kỳ vật cản nào trong phạm vi hoạt động của cửa cũng như đảm bảo sự hoạt động trơn tru của phần cơ. Có thể kiểm tra đơn giản bằng cách đẩy cửa xoay vài vòng trước khi đóng điện.

-   Toàn bộ hoạt động của cửa sẽ được cấu hình thông qua kit lập trình SERCOM2. Khi sử dụng, bộ nối kit này với bộ điều khiển trung tâm thông qua giao diện nối tiếp RS 232.

-   Việc lập trình có thể thông qua viết lệnh trực tiếp nhưng nhanh nhất là sử dụng các modul lệnh sẵn thông qua các menu. Mỗi menu có các modul riêng, chứa các tập lệnh riêng liên quan đến các thông số riêng của cửa cũng như các thiết bị ngoại vi.























Trong quá trình lập trình phải chú ý các điểm sau:

-       Đảm bảo đầu nối đúng các ngoại vi.

-       Nhận diện đúng các ký hiệu tương ứng từng ngoại vi trong kit lập trình.

-       Nhận diện đúng các mức tín hiệu active của từng thiết bị.

-       Tra bản đồ tín hiệu để kiểm tra mức active của từng thiết bị. Khi bản đồ tín hiệu đã đúng thì chứng tỏ đã đấu dây đúng và mức active đúng.

Reset hệ thống sẽ xóa sạch mọi dữ liệu đã cài đặt, do đó chỉ reset khi thật cầ
